这是一篇如何将LVGL移植到Arduino的教程(基于芯片ESP32 Pico D4)；
软件版本
这次实验使用的lvgl版本是8.1.1，要先配置好tft_espi，确保显示正常；如果要使用触摸屏设备，在移植之前要确保能获取到触摸数据；
工程配置
库安装

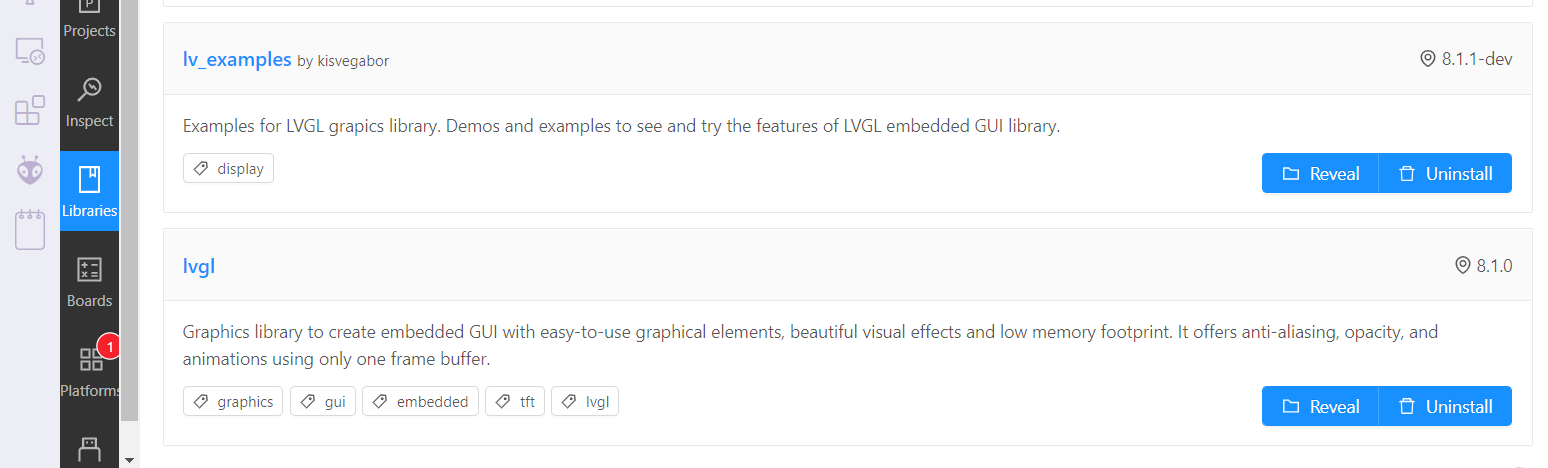

添加lvgl库 ，最好也添加lv_examples库，自带的例子虽然内容完全一样，但是并不能直接使用；
库安装

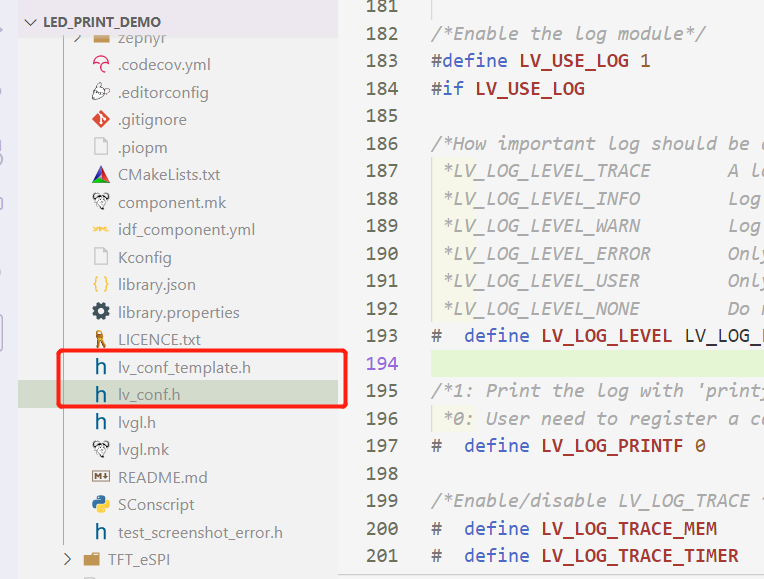

然后复制为lv_conf_template.h为lv_conf.h：
lv_conf.h创建

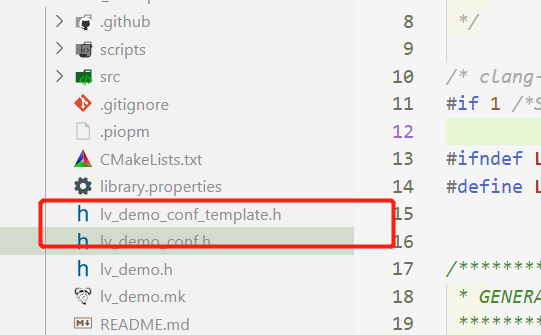

然后复制为lv_demo_conf_template.h为lv_demo_conf.h：
lv_demo_conf.h创建
配置文件
lv_conf.h
修改这几个地方；

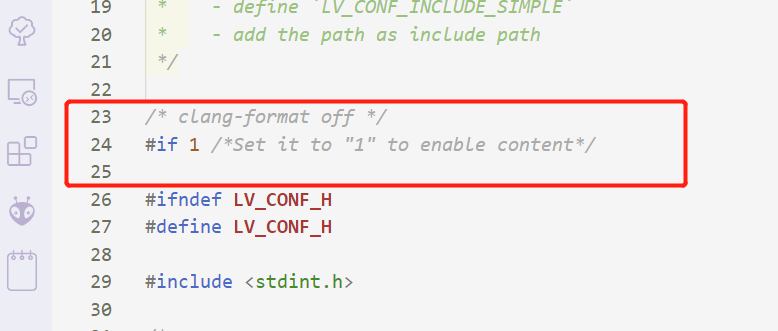

启动lv_conf.h：
启动lv_conf

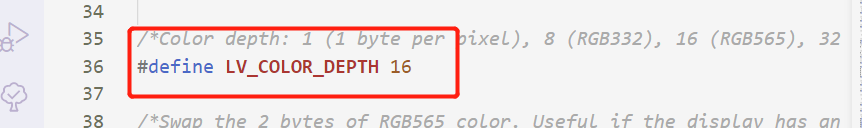

设置色深，一般都是16：
设置色深

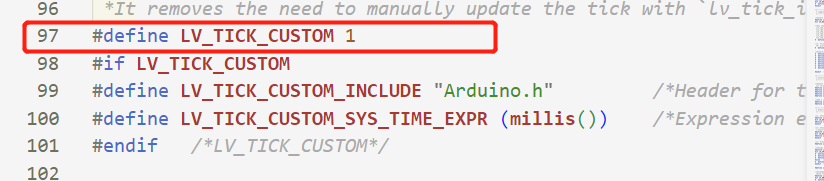

启动自定义时钟，不设置的话只会显示第一帧不动：
启动自定义时钟

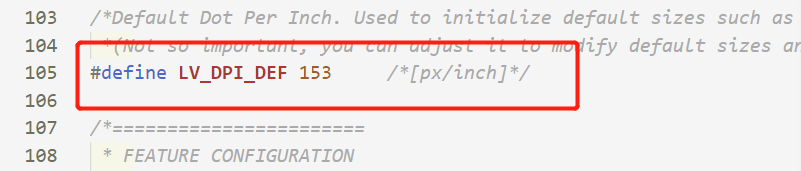

LV_DPI_DEF 注意这里，虽然LVGL的作者说这个没这么重要，但他会严重影响到LVGL的动画效果，你应该进行DPI的手动计算，例如240x280分辨率1.69英寸的屏幕，那么 DPI为：
LV_DPI_DEF =\frac{\sqrt{240*280} }{1.69} ≈ 153
LV_DPI_DEF配置

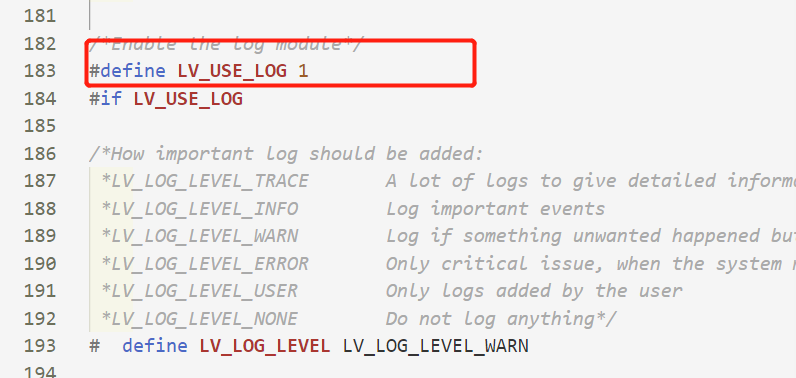

也可以使能日志打印：
使能日志打印
lv_demo_conf.h
修改这几个地方；

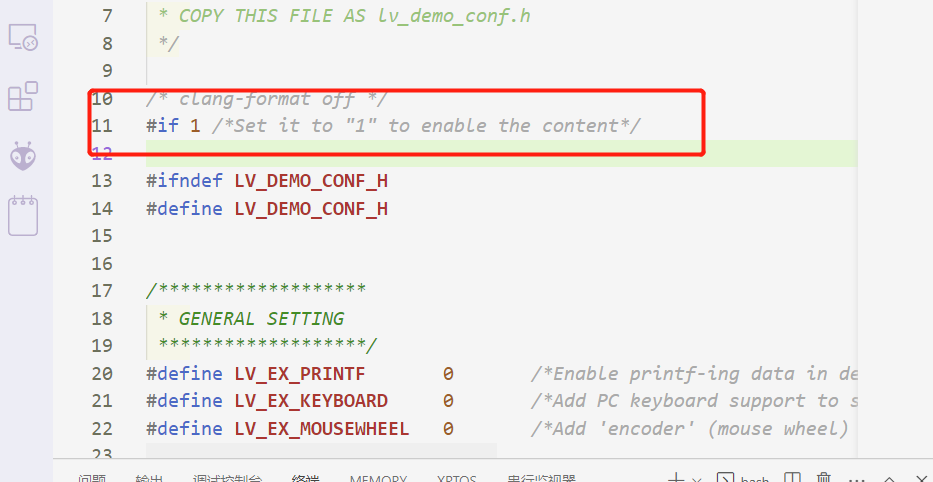

启动lv_demo_conf.h：
启动Demo

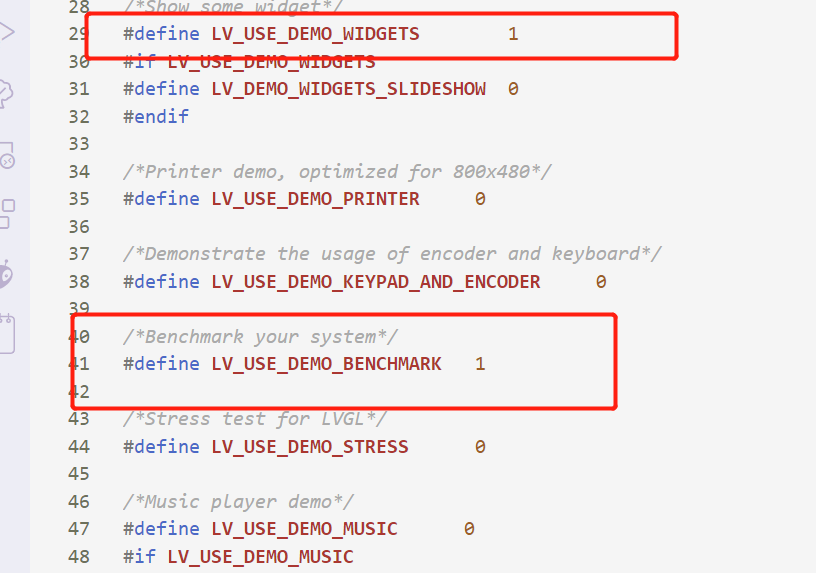

配置要运行的Demo：
Demo选择
自定义显示接口和外部输入接口
文件添加

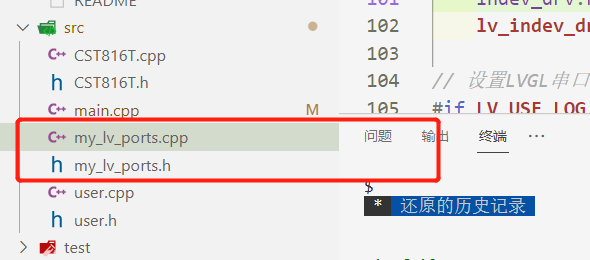

在src文件夹下添加以下两个文件：
自定义接口
代码内容
my_lv_ports.cpp
#include "my_lv_ports.h"
#include "CST816T.h"
// TFT_eSPI tft = TFT_eSPI(screenWidth, screenHeight); /* TFT instance */
TFT_eSPI tft = TFT_eSPI(); /* TFT instance */
CST816T touch(19, 21, -1, 22); // sda, scl, rst, irq
// /*Read the touchpad*/
void my_touchpad_read(lv_indev_drv_t *indev_driver, lv_indev_data_t *data)
{
bool FingerNum = 0;
uint8_t gesture;
uint16_t touchX, touchY;
FingerNum = touch.getTouch(&touchX, &touchY, &gesture);
if (FingerNum)
{
data->state = LV_INDEV_STATE_REL;
data->point.x = touchX;
data->point.y = touchY;
#if LV_USE_LOG != 0
Serial.printf("Touch: x=%d y=%d mode=%d\r\n", touchX, touchY, gesture);
#endif
FingerNum = 0;
}
else
{
data->state = LV_INDEV_STATE_PR;
}
}
/* Display flushing */
void my_disp_flush(lv_disp_drv_t *disp, const lv_area_t *area,
lv_color_t *color_p)
{
uint32_t w = (area->x2 - area->x1 + 1);
uint32_t h = (area->y2 - area->y1 + 1);
tft.setSwapBytes(true);
// tft.pushImageDMA(area->x1, area->y1, w, h, (uint16_t *)&color_p->full);
tft.pushImage(area->x1, area->y1, w, h, (uint16_t *)&color_p->full);
// tft.startWrite();
// tft.setAddrWindow( area->x1, area->y1, w, h );
// tft.pushColors( ( uint16_t * )&color_p->full, w * h, true );
// tft.endWrite();
lv_disp_flush_ready(disp);
}
#if LV_USE_LOG != 0
void my_print(const char *buf)
{
Serial.printf("%s \r\n", buf);
}
#endif
void my_disp_init(void)
{
// 绘图缓冲初始化
// static lv_disp_draw_buf_t draw_buf;
// static lv_color_t buf[screenWidth * 10];
// lv_disp_draw_buf_init(&draw_buf, buf, NULL, screenWidth * 10);
static lv_disp_draw_buf_t draw_buf;
static lv_color_t buf_2_1[screenWidth * 40]; /*A buffer for 10 rows*/
static lv_color_t buf_2_2[screenWidth * 40]; /*An other buffer for 10
rows*/
lv_disp_draw_buf_init(&draw_buf, buf_2_1, buf_2_2,
screenWidth * 30); /*Initialize
the display buffer*/
// TFT驱动初始化
tft.begin(); /* TFT init */
// tft.initDMA();
tft.setRotation(0); /* Landscape orientation, flipped */
// 设置LVGL显示设备
static lv_disp_drv_t disp_drv;
lv_disp_drv_init(&disp_drv);
/*Change the following line to your display resolution*/
disp_drv.hor_res = screenWidth;
disp_drv.ver_res = screenHeight;
disp_drv.flush_cb = my_disp_flush;
disp_drv.draw_buf = &draw_buf;
lv_disp_drv_register(&disp_drv);
touch.begin();
// 设置LVGL输入设备（电阻屏）
static lv_indev_drv_t indev_drv;
lv_indev_drv_init(&indev_drv);
indev_drv.type = LV_INDEV_TYPE_POINTER;
indev_drv.read_cb = my_touchpad_read;
lv_indev_drv_register(&indev_drv);
// 设置LVGL串口输出设备（调试用）
#if LV_USE_LOG != 0
lv_log_register_print_cb(my_print);
#endif
}
my_lv_ports.h
#ifndef _MY_LV_PORTS
#define _MY_LV_PORTS
#include
#include
/*Change to your screen resolution*/
const uint16_t screenWidth = 240;
const uint16_t screenHeight = 280;
void my_disp_init(void); // 挂载lvgl接口，设置buffer
#endif
测试LVGL
benchmark测试
main.cpp
#include
#include
#include
#include
#include
#include "user.h"
#include
#include "CST816T.h"
void setup()
{
Serial.begin(115200);
LCD_Light_Set(50);//LCD亮度设置
lv_init();//初始化LVGL
my_disp_init();//初始化显示接口
// lv_demo_widgets();
lv_demo_benchmark();
// lv_demo_keypad_encoder();
// an encoder lv_demo_music();
// lv_demo_printer();
// lv_demo_stress();
Serial.println("Setup done");
}
void loop()
{
lv_timer_handler(); /* let the GUI do its work */
delay(1);
}

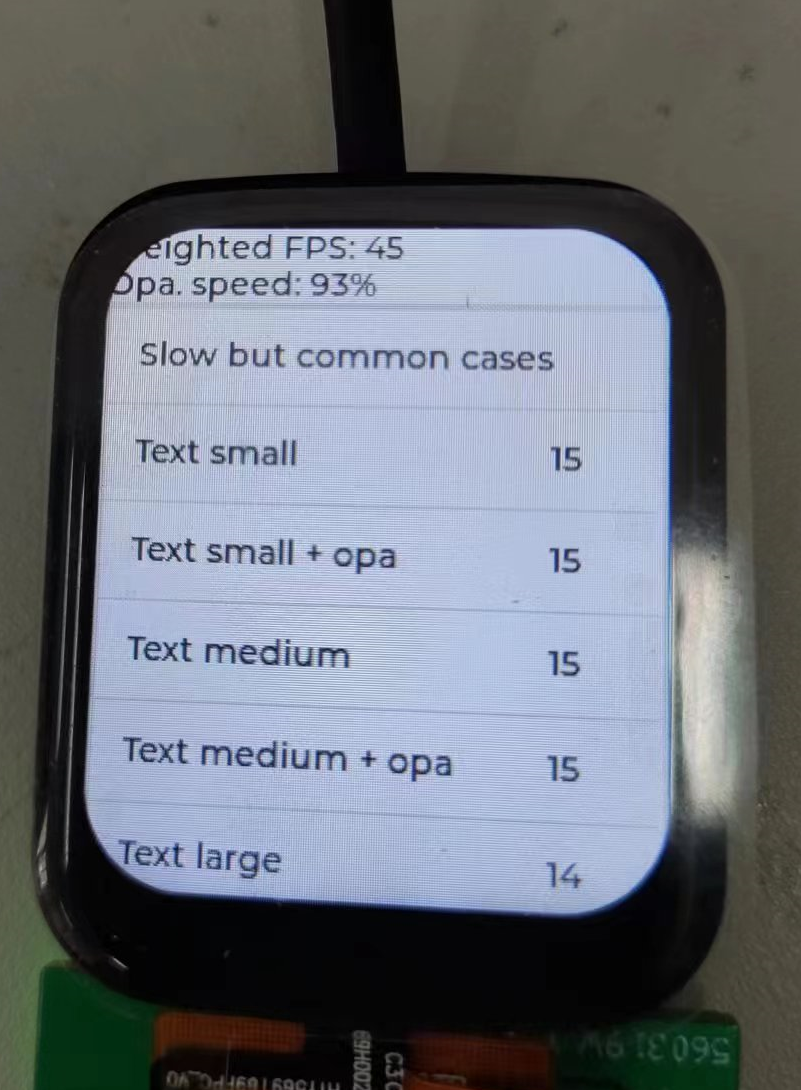

运行结果；
运行结果
可以看到LVGL正常运行；
