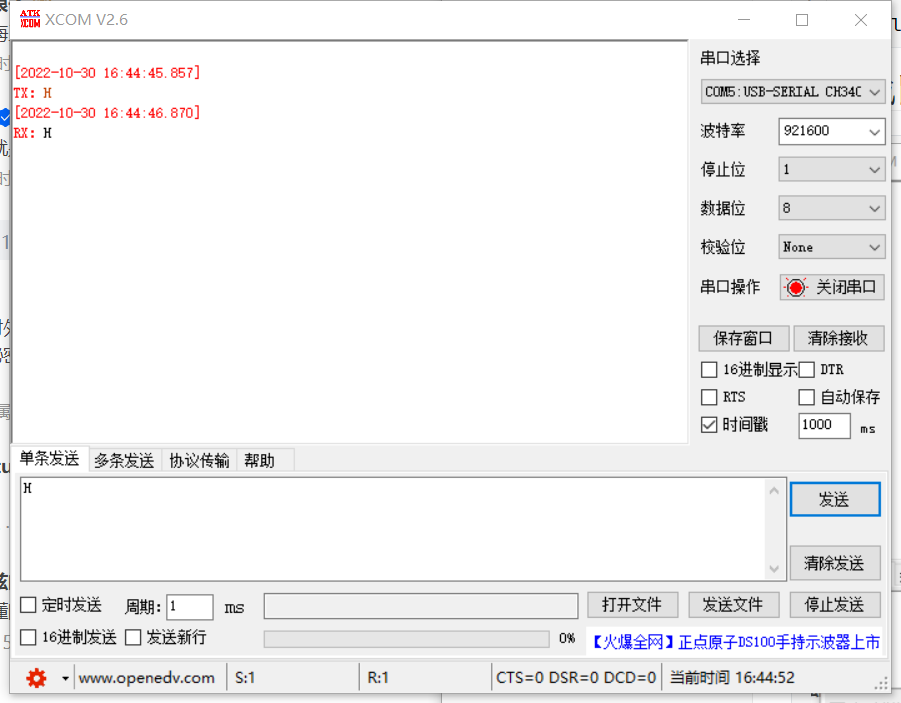

因为上次做的板子是将FPGA和一块MCU芯片集成在一块的，他们之间就需要通信，当然最容易实现的就是UART串口通信； 下面的代码是一个Demo代码，实现的功能是，RX接收到什么，TX就发送相同的数据； FPGA芯片 AG1280Q48 时钟频率 48MHZ 波特率 921600 RX引脚 PIN_16 TX引脚 PIN_14 LED引脚 PIN_48 时钟输入引脚 PIN_15 复位引脚 PIN_17
具体代码如下：
顶层模块
module connect_mcu (input clk,
input rst_n,
input wire uart_rx,
output wire uart_tx,
output wire led);
wire clk_pll_o; //PLL时钟
inpll pll_inst (
.clkin(clk), // PLL.clkin MUST connect to PIN_XX_GB
.clkfb(clk_pll_o),
.pllen(1'b1),
.resetn(rst_n),
.clkout0en(1'b1),
.clkout1en(1'b0),
.clkout2en(1'b0),
.clkout3en(1'b0),
.clkout0(clk_pll_o),
.clkout1(),
.clkout2(),
.clkout3(),
.lock()
);
parameter SYSTERM_CLK = 26'd48_000_000; //系统时钟频率
parameter UART_BPS = 20'd921600; //串口波特率
wire flag;
wire [7:0] data;
// assign led = data[0];
uart_receive
#(
.SYSTERM_CLK (SYSTERM_CLK),
.UART_BPS (UART_BPS)
)
u_uart_receive(
.clk (clk_pll_o),
.rst_n (rst_n),
.uart_rx (uart_rx),
.receive_done (flag),
.uart_data (data)
);
uart_send
#(
.SYSTERM_CLK (SYSTERM_CLK),
.UART_BPS (UART_BPS)
)
u_uart_send(
.clk (clk_pll_o),
.rst_n (rst_n),
.uart_in_data (data),
.uart_in_flag (flag),
.uart_tx (uart_tx)
);
reg [1:0] led_counter;
assign led = led_counter[0];
// parameter SEC_TIME = 32'd48_000_000;//48M
reg [31:0] cnt;
always @ (posedge clk_pll_o or negedge rst_n)begin
if (rst_n == 0)
cnt = 4'd1)) begin
reg_data
