void ATaskFunction( void *pvParameters );

void ATaskFunction( void *pvParameters )
{
	/* 可以像普通函数一样定义变量。用这个函数创建的每个任务实例都有一个属于自己的iVarialbleExample变
	量。但如果iVariableExample被定义为static，这一点则不成立 – 这种情况下只存在一个变量，所有的任务实
	例将会共享这个变量。 */
	int iVariableExample = 0;
	/* 任务通常实现在一个死循环中。 */
	for( ;; )
	{
	/* 完成任务功能的代码将放在这里。 */
	}
	/* 如果任务的具体实现会跳出上面的死循环，则此任务必须在函数运行完之前删除。传入NULL参数表示删除
	的是当前任务 */
	vTaskDelete( NULL );
}

portBASE_TYPE xTaskCreate( pdTASK_CODE pvTaskCode,
                            const signed portCHAR * const pcName,
                            unsigned portSHORT usStackDepth,
                            void *pvParameters,
                            unsigned portBASE_TYPE uxPriority,
                            xTaskHandle *pxCreatedTask );

int main( void )
{
    /* 创建第一个任务。 需要说明的是一个实用的应用程序中应当检测函数xTaskCreate()的返回值，以确保任
    务创建成功。 */
    xTaskCreate( vTask1, /* 指向任务函数的指针 */
                "Task 1", /* 任务的文本名字，只会在调试中用到 */
                1000, /* 栈深度 – 大多数小型微控制器会使用的值会比此值小得多 */
                NULL, /* 没有任务参数 */
                1, /* 此任务运行在优先级1上. */
                NULL ); /* 不会用到任务句柄 */
    /* Create the other task in exactly the same way and at the same priority. */
    xTaskCreate( vTask2, "Task 2", 1000, NULL, 1, NULL );
    /* 启动调度器，任务开始执行 */
    vTaskStartScheduler();
    /* 如果一切正常， main()函数不应该会执行到这里。但如果执行到这里，很可能是内存堆空间不足导致空闲
    任务无法创建。第五章有讲述更多关于内存管理方面的信息 */
    for( ;; );
}

void vTask1( void *pvParameters )
{
    const char *pcTaskName = "Task 1 is running\r\n";
    volatile unsigned long ul;
    /* 和大多数任务一样，该任务处于一个死循环中。 */
    for( ;; )
    {
        /* Print out the name of this task. */
        vPrintString( pcTaskName );
        /* 延迟，以产生一个周期 */
        for( ul = 0; ul  低优先级号表示任务的优先级低，优先级号 0 表示最低优先级。有效的优先级号范围从 0 到(configMAX_PRIORITES – 1)  .

​        时间片的长度通过心跳中断的频率进行设定，心跳中断频率由FreeRTOSConfig.h 中的编译时配置常量 configTICK_RATE_HZ 进行配置。比如说，如果 configTICK_RATE_HZ 设为100(HZ)，则时间片长度为 10ms。

​        需要说明的是， FreeRTOS API 函数调用中指定的时间总是以心跳中断为单位（通常的提法为心跳”ticks”)。常量portTICK_RATE_MS 用于将以心跳为单位的时间值转化为以毫秒为单位的时间值。有效精度依赖于系统心跳频率。

> 调度器总是选择具有最高优先级的可运行任务来执行。
> 为了使我们的任务切实有用，我们需要通过某种方式来进行**事件驱动**。一个事件驱动任务只会在事件发生后触发工作(处理)，而在事件没有发生时是不能进入运行态的。调度器总是选择所有能够进入运行态的任务中具有最高优先级的任务。一个高优先级但不能够运行的任务意味着不会被调度器选中，而代之以另一个优先级虽然更低但能够运行的任务。因此，采用事件驱动任务的意义就在于任务可以被创建在许多不同的优先级上，并且最高优先级任务不会把所有的低优先级任务饿死。

- 运行状态

- 阻塞状态
一个任务在等待某一个事件；
定时（时间相关事件）事件：可以是延时或者绝对时间；

- 同步事件：源于其他任务或者中断的事件；比如某个任务可以进入阻塞状态以等待队列中有数据到来；FreeRTOS的队列，二值信号量、计数信号量、互斥信号量和互斥量都可以用来实现同步事件。

- 任务可以在进入阻塞态以等待同步事件时指定一个等待超时时间，这样可以有效地实现阻塞状态下同时等待两种类型的事件；

- 挂起状态

属于非运行状态。大多数应用程序都不会用到挂起状态；

- 进入挂起状态：

调用 vTaskSuspend() API 函数；

- 唤醒挂起状态：

调 用 vTaskResume() 或vTaskResumeFromISR() API 函数  ；

- 就绪状态
如果任务处于非运行状态，但既没有阻塞也没有挂起，则这个任务处于就绪(ready，准备或就绪)状态。

- 处于就绪态的任务能够被运行，但只是”准备(ready)”运行，而当前尚未运行。

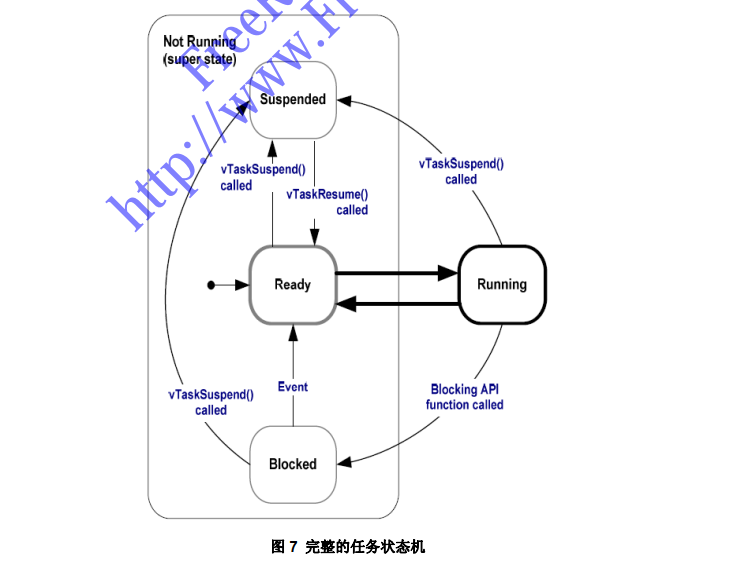

![0b2f278635226a0096e2b8ac62a0da7](img-1.png)

##### 使用阻塞态实现延时：

> 调用 vTaskDelay() API 函数来代替空循环，

```c
void vTaskDelay( portTickType xTicksToDelay );
        /*xTicksToDelay 延迟多少个心跳周期。调用该延迟函数的任务将进入阻塞态，经延迟指定的心跳周期数后，再转移到就绪态。
        举个例子，当某个任务调用 vTaskDelay( 100 )时，心跳计数值
        为 10,000，则该任务将保持在阻塞态，直到心跳计数计到
        10,100。常数 portTICK_RATE_MS 可以用来将以毫秒为单位的时间值转换为以心跳周期为单位的时间值。*/
vTaskDelay( 250 / portTICK_RATE_MS );
//延时250ms;

void vTaskDelayUntil( portTickType * pxPreviousWakeTime, portTickType xTimeIncrement );
/*pxPreviousWakeTime 此参数命名时假定 vTaskDelayUntil()用于实现某个任务以固定频率周期性执行。这种情况下 pxPreviousWakeTime保存了任务上一次离开阻塞态(被唤醒)的时刻。这个时刻被用作一个参考点来计算该任务下一次离开阻塞态的时刻。
pxPreviousWakeTime指向的变量值会在API函数vTaskDelayUntil()调用过程中自动更新，应用程序除了该变量第一次初始化外，通常都不要修改它的值。程序清单14 展示了这个参数的使用方法。TimeIncrement 此参数命名时同样是假定 vTaskDelayUntil()用于实现某个任 务 以 固 定 频 率 周 期 性 执 行 —— 这 个 频 率 就 是 由xTimeIncrement 指定的。
xTimeIncrement 的 单 位 是 心 跳 周 期 ， 可 以 使 用 常 量
portTICK_RATE_MS 将毫秒转换为心跳周期*/
//举例

void vTaskFunction( void *pvParameters )
{
    char *pcTaskName;
    portTickType xLastWakeTime;
    /* The string to print out is passed in via the parameter. Cast this to a
    character pointer. */
    pcTaskName = ( char * ) pvParameters;
    /* 变量xLastWakeTime需要被初始化为当前心跳计数值。说明一下，这是该变量唯一一次被显式赋值。之后，
    xLastWakeTime将在函数vTaskDelayUntil()中自动更新。 */
    xLastWakeTime = xTaskGetTickCount();
    /* As per most tasks, this task is implemented in an infinite loop. */
    for( ;; )
    {
        /* Print out the name of this task. */
        vPrintString( pcTaskName );
        /* 本任务将精确的以250毫秒为周期执行。同vTaskDelay()函数一样，时间值是以心跳周期为单位的，
        可以使用常量portTICK_RATE_MS将毫秒转换为心跳周期。变量xLastWakeTime会在
        vTaskDelayUntil()中自动更新，因此不需要应用程序进行显示更新。 */
        vTaskDelayUntil( &xLastWakeTime, ( 250 / portTICK_RATE_MS ) );
    }
}

void vApplicationIdleHook( void );

//举例
/* Declare a variable that will be incremented by the hook function. */
unsigned long ulIdleCycleCount = 0UL;
/* 空闲钩子函数必须命名为vApplicationIdleHook(),无参数也无返回值。 */
void vApplicationIdleHook( void )
{
    /* This hook function does nothing but increment a counter. */
    ulIdleCycleCount++;
}

//API 函数 vTaskPriofitySet()可以用于在调度器启动后改变任何任务的优先级。
void vTaskPrioritySet( xTaskHandle pxTask, unsigned portBASE_TYPE uxNewPriority );
/*pxTask 被修改优先级的任务句柄(即目标任务)——参考 xTaskCreate()API函数的参数 pxCreatedTask 以了解如何得到任务句柄方面的信息。任务可以通过传入 NULL 值来修改自己的优先级。
uxNewPriority 目标任务将被设置到哪个优先级上。如果设置的值超过了最大可用优先级(configMAX_PRIORITIES – 1)，则会被自动封顶为最大值。常量configMAX_PRIORITIES 是在 FreeRTOSConfig.h 头文件中设置的一个编译时选项*/

//uxTaskPriorityGet() API 函数用于查询一个任务的优先级。
unsigned portBASE_TYPE uxTaskPriorityGet( xTaskHandle pxTask );
//pxTask 被查询任务的句柄(目标任务) ——参考 xTaskCreate() API 函数的参数pxCreatedTask 以了解如何得到任务句柄方面的信息。任务可以通过传入 NULL 值来查询自己的优先级。
//返回值 被查询任务的当前优先级。

void vTaskDelete( xTaskHandle pxTaskToDelete );

xQueueHandle xQueueCreate( unsigned portBASE_TYPE uxQueueLength,unsigned portBASE_TYPE uxItemSize );

portBASE_TYPE xQueueSendToFront( xQueueHandle xQueue,
                                const void * pvItemToQueue,
                                portTickType xTicksToWait );

portBASE_TYPE xQueueSendToBack( xQueueHandle xQueue,
                                const void * pvItemToQueue,
                                portTickType xTicksToWait );

portBASE_TYPE xQueueReceive( xQueueHandle xQueue,
                                const void * pvBuffer,
                                portTickType xTicksToWait );

portBASE_TYPE xQueuePeek( xQueueHandle xQueue,
                            const void * pvBuffer,
                            portTickType xTicksToWait );

unsigned portBASE_TYPE uxQueueMessagesWaiting( xQueueHandle xQueue );

//例子：
//发送：
static void vSenderTask( void *pvParameters )
{
    long lValueToSend;
    portBASE_TYPE xStatus;
    /* 该任务会被创建两个实例，所以写入队列的值通过任务入口参数传递 – 这种方式使得每个实例使用不同的
    值。队列创建时指定其数据单元为long型，所以把入口参数强制转换为数据单元要求的类型 */
    lValueToSend = ( long ) pvParameters;
    /* 和大多数任务一样，本任务也处于一个死循环中 */
    for( ;; )
    {
        /* 往队列发送数据
        第一个参数是要写入的队列。队列在调度器启动之前就被创建了，所以先于此任务执行。
        第二个参数是被发送数据的地址，本例中即变量lValueToSend的地址。
        第三个参数是阻塞超时时间 – 当队列满时，任务转入阻塞状态以等待队列空间有效。本例中没有设定超
        时时间，因为此队列决不会保持有超过一个数据单元的机会，所以也决不会满。
        */
        xStatus = xQueueSendToBack( xQueue, &lValueToSend, 0 );
        if( xStatus != pdPASS )
        {
            /* 发送操作由于队列满而无法完成 – 这必然存在错误，因为本例中的队列不可能满。 */
            vPrintString( "Could not send to the queue.\r\n" );
        }
        /* 允许其它发送任务执行。 taskYIELD()通知调度器现在就切换到其它任务，而不必等到本任务的时
        间片耗尽 */
        taskYIELD();
    }
}

//读取：
static void vReceiverTask( void *pvParameters )
{
    /* 声明变量，用于保存从队列中接收到的数据。 */
    long lReceivedValue;
    portBASE_TYPE xStatus;
    const portTickType xTicksToWait = 100 / portTICK_RATE_MS;
    /* 本任务依然处于死循环中。 */
    for( ;; )
    {
        /* 此调用会发现队列一直为空，因为本任务将立即删除刚写入队列的数据单元。 */
        if( uxQueueMessagesWaiting( xQueue ) != 0 )
        {
            vPrintString( "Queue should have been empty!\r\n" );
        }
        /* 从队列中接收数据
        第一个参数是被读取的队列。队列在调度器启动之前就被创建了，所以先于此任务执行。
        第二个参数是保存接收到的数据的缓冲区地址，本例中即变量lReceivedValue的地址。此变量类型与
        队列数据单元类型相同，所以有足够的大小来存储接收到的数据。
        第三个参数是阻塞超时时间 – 当队列空时，任务转入阻塞状态以等待队列数据有效。本例中常量
        portTICK_RATE_MS用来将100毫秒绝对时间转换为以系统心跳为单位的时间值。
        */
        xStatus = xQueueReceive( xQueue, &lReceivedValue, xTicksToWait );
        if( xStatus == pdPASS )
        {
            /* 成功读出数据，打印出来。 */
            vPrintStringAndNumber( "Received = ", lReceivedValue );
        }
        else
        {
            /* 等待100ms也没有收到任何数据。
            必然存在错误，因为发送任务在不停地往队列中写入数据 */
            vPrintString( "Could not receive from the queue.\r\n" );
        }
    }
}

//main函数
static void vReceiverTask( void *pvParameters )
{
    /* 声明变量，用于保存从队列中接收到的数据。 */
    long lReceivedValue;
    portBASE_TYPE xStatus;
    const portTickType xTicksToWait = 100 / portTICK_RATE_MS;
    /* 本任务依然处于死循环中。 */
    for( ;; )
    {
        /* 此调用会发现队列一直为空，因为本任务将立即删除刚写入队列的数据单元。 */
        if( uxQueueMessagesWaiting( xQueue ) != 0 )
        {
            vPrintString( "Queue should have been empty!\r\n" );
        }
        /* 从队列中接收数据
        第一个参数是被读取的队列。队列在调度器启动之前就被创建了，所以先于此任务执行。
        第二个参数是保存接收到的数据的缓冲区地址，本例中即变量lReceivedValue的地址。此变量类型与
        队列数据单元类型相同，所以有足够的大小来存储接收到的数据。
        第三个参数是阻塞超时时间 – 当队列空时，任务转入阻塞状态以等待队列数据有效。本例中常量
        portTICK_RATE_MS用来将100毫秒绝对时间转换为以系统心跳为单位的时间值。
        */
        xStatus = xQueueReceive( xQueue, &lReceivedValue, xTicksToWait );
        if( xStatus == pdPASS )
        {
            /* 成功读出数据，打印出来。 */
            vPrintStringAndNumber( "Received = ", lReceivedValue );
        }
        else
        {
            /* 等待100ms也没有收到任何数据。
            必然存在错误，因为发送任务在不停地往队列中写入数据 */
            vPrintString( "Could not receive from the queue.\r\n" );
        }
    }
}

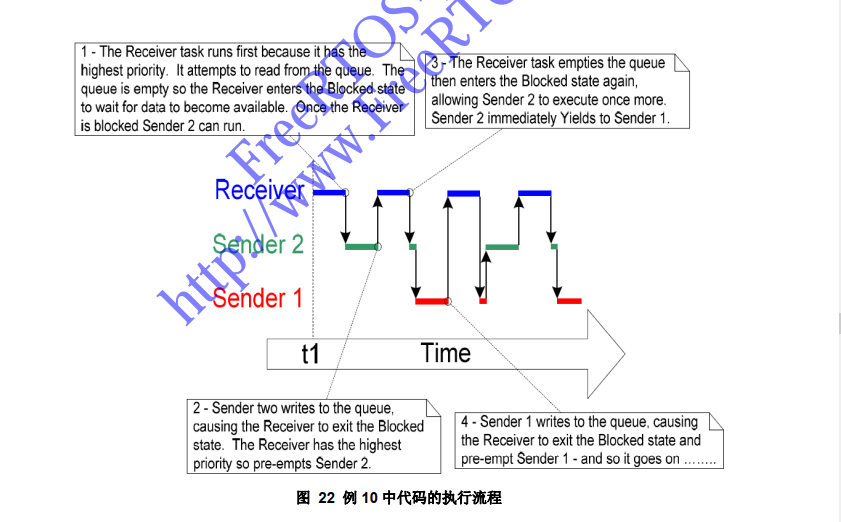

//例子
/* 定义队列传递的结构类型。 */
typedef struct
{
    unsigned char ucValue;
    unsigned char ucSource;
} xData;
/* 声明两个xData类型的变量，通过队列进行传递。 */
static const xData xStructsToSend[ 2 ] =
{
    { 100, mainSENDER_1 }, /* Used by Sender1. */
    { 200, mainSENDER_2 } /* Used by Sender2. */
};

//读队列
static void vReceiverTask( void *pvParameters )
{
    /* 声明结构体变量以保存从队列中读出的数据单元 */
    xData xReceivedStructure;
    portBASE_TYPE xStatus;
    /* This task is also defined within an infinite loop. */
    for( ;; )
    {
        /* 读队列任务的优先级最低，所以其只可能在写队列任务阻塞时得到执行。而写队列任务只会在队列写
        满时才会进入阻塞态，所以读队列任务执行时队列肯定已满。所以队列中数据单元的个数应当等于队列的
        深度 – 本例中队列深度为3 */
        if( uxQueueMessagesWaiting( xQueue ) != 3 )
        {
            vPrintString( "Queue should have been full!\r\n" );
        }
        /* Receive from the queue.
        第二个参数是存放接收数据的缓存空间。本例简单地采用一个具有足够空间大小的变量的地址。
        第三个参数是阻塞超时时间 – 本例不需要指定超时时间，因为读队列任会只会在队列满时才会得到执行，
        故而不会因队列空而阻塞 */
        xStatus = xQueueReceive( xQueue, &xReceivedStructure, 0 );
        if( xStatus == pdPASS )
        {
            /* 数据成功读出，打印输出数值及数据来源。 */
            if( xReceivedStructure.ucSource == mainSENDER_1 )
            {
                vPrintStringAndNumber( "From Sender 1 = ", xReceivedStructure.ucValue );
            }
            else
            {
                vPrintStringAndNumber( "From Sender 2 = ", xReceivedStructure.ucValue );
            }
        }
        else
        {
            /* 没有读到任何数据。这一定是发生了错误，因为此任务只支在队列满时才会得到执行 */
            vPrintString( "Could not receive from the queue.\r\n" );
        }
    }
}

int main( void )
{
    /* 创建队列用于保存最多3个xData类型的数据单元。 */
    xQueue = xQueueCreate( 3, sizeof( xData ) );
    if( xQueue != NULL )
    {
        /* 为写队列任务创建2个实例。 The
        任务入口参数用于传递发送到队列中的数据。因此其中一个任务往队列中一直写入
        xStructsToSend[0]，而另一个则往队列中一直写入xStructsToSend[1]。这两个任务的优先级都
        设为2，高于读队列任务的优先级 */
        xTaskCreate( vSenderTask, "Sender1", 1000, &( xStructsToSend[ 0 ] ), 2, NULL );
        xTaskCreate( vSenderTask, "Sender2", 1000, &( xStructsToSend[ 1 ] ), 2, NULL );
        /* 创建读队列任务。
        读队列任务优先级设为1，低于写队列任务的优先级。 */
        xTaskCreate( vReceiverTask, "Receiver", 1000, NULL, 1, NULL );
        /* 启动调度器，创建的任务得到执行。 */
        vTaskStartScheduler();
    }
    else
    {
         /* 创建队列失败。 */
    }
    /* 如果一切正常， main()函数不应该会执行到这里。但如果执行到这里，很可能是内存堆空间不足导致空闲
    任务无法创建。第五章将提供更多关于内存管理方面的信息 */
    for( ;; );
}

void vSemaphoreCreateBinary( xSemaphoreHandle xSemaphore );

portBASE_TYPE xSemaphoreTake( xSemaphoreHandle xSemaphore, portTickType xTicksToWait );

portBASE_TYPE xSemaphoreGiveFromISR( xSemaphoreHandle xSemaphore,
portBASE_TYPE *pxHigherPriorityTaskWoken );

//周期性产生软件中断函数
static void vPeriodicTask( void *pvParameters )
{
    for( ;; )
    {
        /* 此任务通过每500毫秒产生一个软件中断来”模拟”中断事件 */
        vTaskDelay( 500 / portTICK_RATE_MS );
        /* 产生中断，并在产生之前和之后输出信息，以便在执行结果中直观直出执行流程 */
        vPrintString( "Periodic task - About to generate an interrupt.\r\n" );
        __asm{ int 0x82 } /* 这条语句产生中断 */
        vPrintString( "Periodic task - Interrupt generated. \r\n\r\n\r\n" );
    }
}

//延迟处理任务
static void vHandlerTask( void *pvParameters )
{
    /* As per most tasks, this task is implemented within an infinite loop. */
    for( ;; )
    {
        /* 使用信号量等待一个事件。信号量在调度器启动之前，也即此任务执行之前就已被创建。任务被无超
        时阻塞，所以此函数调用也只会在成功获取信号量之后才会返回。此处也没有必要检测返回值 */
        xSemaphoreTake( xBinarySemaphore, portMAX_DELAY );
        /* 程序运行到这里时，事件必然已经发生。本例的事件处理只是简单地打印输出一个信息 */
        vPrintString( "Handler task - Processing event.\r\n" );
    }
}

//中断服务例程
static void __interrupt __far vExampleInterruptHandler( void )
{
    static portBASE_TYPE xHigherPriorityTaskWoken;
    xHigherPriorityTaskWoken = pdFALSE;
    /* 'Give' the semaphore to unblock the task. */
    xSemaphoreGiveFromISR( xBinarySemaphore, &xHigherPriorityTaskWoken );
    if( xHigherPriorityTaskWoken == pdTRUE )
    {
        /* 给出信号量以使得等待此信号量的任务解除阻塞。如果解出阻塞的任务的优先级高于当前任务的优先级 – 强制进行一次任务切		换，以确保中断直接返回到解出阻塞的任务(优选级更高)。
        说明：在实际使用中， ISR中强制上下文切换的宏依赖于具体移植。此处调用的是基于Open Watcom DOS移植的宏。其它平台下		 的移植可能有不同的语法要求。对于实际使用的平台，请参如数对应移植自带的示例程序，以决定正确的语法和符号。
        */
        portSWITCH_CONTEXT();
    }
}

//main函数
int main( void )
{
    /* 信号量在使用前都必须先创建。本例中创建了一个二值信号量 */
    vSemaphoreCreateBinary( xBinarySemaphore );
    /* 安装中断服务例程 */
    _dos_setvect( 0x82, vExampleInterruptHandler );
    /* 检查信号量是否成功创建 */
    if( xBinarySemaphore != NULL )
    {
        /* 创建延迟处理任务。此任务将与中断同步。延迟处理任务在创建时使用了一个较高的优先级，以保证
        中断退出后会被立即执行。在本例中，为延迟处理任务赋予优先级3 */
        xTaskCreate( vHandlerTask, "Handler", 1000, NULL, 3, NULL );
        /* 创建一个任务用于周期性产生软件中断。此任务的优先级低于延迟处理任务。每当延迟处理任务切出，阻塞态，就会抢占周期任		   务*/
        xTaskCreate( vPeriodicTask, "Periodic", 1000, NULL, 1, NULL );
        /* Start the scheduler so the created tasks start executing. */
        vTaskStartScheduler();
    }
    /* 如果一切正常， main()函数不会执行到这里，因为调度器已经开始运行任务。但如果程序运行到了这里，
    很可能是由于系统内存不足而无法创建空闲任务。第五章会提供更多关于内存管理的信息 */
    for( ;; );
}

xSemaphoreHandle xSemaphoreCreateCounting( unsigned portBASE_TYPE uxMaxCount,
unsigned portBASE_TYPE uxInitialCount );//函数原型

/* 在信号量使用之前必须先创建。本例中创建了一个计数信号量。此信号量的最大计数值为10，初始计数值为0 */
xCountingSemaphore = xSemaphoreCreateCounting( 10, 0 );
/*为了模拟多个事件以高频率发生，修改了中断服务例程，在每次中断多次”给出
(Give)”信号量。每个事件都锁存到信号量的计数值中。修改后的中断服务例程如程序清
单 50 所示。
其它函数都复用之前的代码，保持不变*/

static void __interrupt __far vExampleInterruptHandler( void )
{
    static portBASE_TYPE xHigherPriorityTaskWoken;
    xHigherPriorityTaskWoken = pdFALSE;
    /* 多次给出信号量。第一次给出时使得延迟处理任务解除阻塞。后续给出用于演示利用被信号量锁存事件，
    以便延迟处理任何依序对这些中断事件进行处理而不会丢中断。用这种方式来模拟处理器产生多个中断，尽管
    这些事件只是在单次中断中模拟出来的 */
    xSemaphoreGiveFromISR( xCountingSemaphore, &xHigherPriorityTaskWoken );
    xSemaphoreGiveFromISR( xCountingSemaphore, &xHigherPriorityTaskWoken );
    xSemaphoreGiveFromISR( xCountingSemaphore, &xHigherPriorityTaskWoken );
    if( xHigherPriorityTaskWoken == pdTRUE )
    {
        /* 给出信号量以使得等待此信号量的任务解除阻塞。如果解出阻塞的任务的优先级高于当前任务的优先
        级 – 强制进行一次任务切换，以确保中断直接返回到解出阻塞的任务(优选级更高)。
        说明：在实际使用中， ISR中强制上下文切换的宏依赖于具体移植。此处调用的是基于Open Watcom DOS
        移植的宏。其它平台下的移植可能有不同的语法要求。对于实际使用的平台，请参如数对应移植自带的示
        例程序，以决定正确的语法和符号。
        */
        portSWITCH_CONTEXT();
    }
}
//每次中断发生后，延迟处理任务处理了中断生成的全部三个事件[模拟出来的]。 这些事件被锁存到信号量的计数值中，以使得延迟处理任务可以对它们依序进行处理。

portBASE_TYPE xQueueSendToFrontFromISR( xQueueHandle xQueue,
										void *pvItemToQueue
										portBASE_TYPE *pxHigherPriorityTaskWoken );
portBASE_TYPE xQueueSendToBackFromISR( xQueueHandle xQueue,
                                      	void *pvItemToQueue
										portBASE_TYPE *pxHigherPriorityTaskWoken);

/*本 例 演 示 在 同 一 个 中 断 服 务 中 使 用 xQueueSendToBackFromISR() 和
xQueueReceiveFromISR()。和之前一样，采用软件中断以方便实现。
创建一个周期任务用于每 200 毫秒往队列中发送五个数值，五个数值都发送完后
便产生一个软件中断。周期任务的实现代码参见程序清单 53。*/
static void vIntegerGenerator( void *pvParameters )
{
    portTickType xLastExecutionTime;
    unsigned portLONG ulValueToSend = 0;
    int i;
    /* 初始化变量，用于调用 vTaskDelayUntil(). */
    xLastExecutionTime = xTaskGetTickCount();
    for( ;; )
    {
        /* 这是个周期性任务。进入阻塞态，直到该再次运行的时刻。此任务每200毫秒执行一次 */
        vTaskDelayUntil( &xLastExecutionTime, 200 / portTICK_RATE_MS );
        /* 连续五次发送递增数值到队列。这此数值将在中断服务例程中读出。中断服务例程会将队列读空，所
        以此任务可以确保将所有的数值都发送到队列。因此不需要指定阻塞超时时间 */
        for( i = 0; i

configKERNEL_INTERRUPT_PRIORITY
设置系统心跳时钟的中断优先级。 如 果 在 移 植 中 没 有 使 用 常 量 configMAX_SYSCALL_INTERRUPT_PRIORITY，那 么需要调用中断安全版本 FreeRTOS API 的中断都必须运行在此优先级上。

configMAX_SYSCALL_INTERRUPT_PRIORITY
设置中断安全版本 FreeRTOS API 可以运 行的最高中断优先级。

> 建立一个全面的中断嵌套模型需要设置configMAX_SYSCALL_INTERRUPT_PRIRITY为比 configKERNEL_INTERRUPT_PRIORITY更高的优先级。

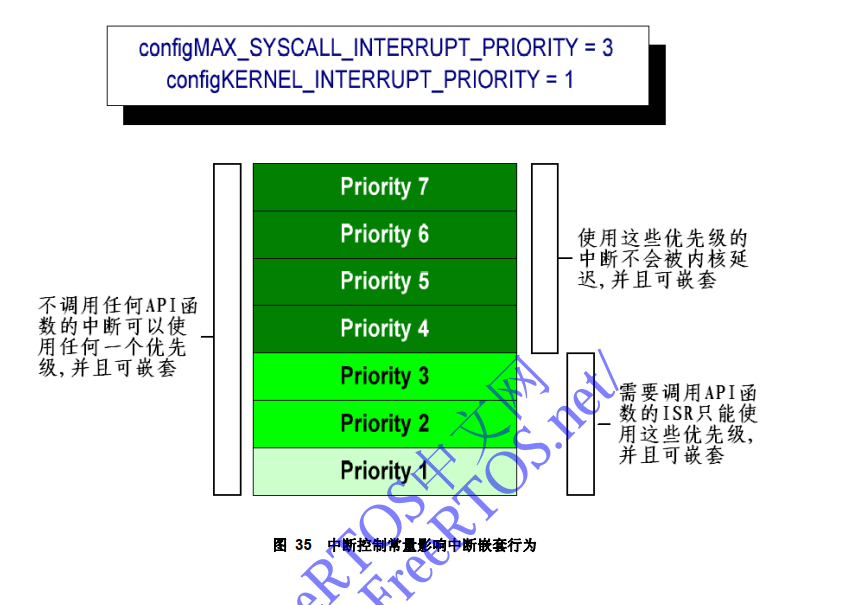

==在任务优先级和中断优先级之间常常会产生一些混淆。中断优先级是由微控制器架构体系所定义的。中断优先级是硬件控制的优先级，中断服务例程的执行会与之关联。任务并非运行在中断服务中，所以赋予任务的软件优先级与赋予中断源的硬件优先级之间没有任何关系;==

![f1bc90e982af100396b5aabb12d69dd](img-3.png)

- 处于中断优先级 1 到 3(含)的中断会被内核或处于临界区的应用程序阻塞执行， 但是它们可以调用中断安全版本的 FreeRTOS API 函数；

- 处于中断优先级 4 及以上的中断不受临界区影响，所以其不会被内核的任何行为阻塞，可以立即得到执行——这是由微控制器本身对中断优先级的限定所决定的。通常 需 要 严 格 时 间 精 度 的 功 能 ( 如 电 机 控 制 ) 会 使 用 高 于  configMAX_SYSCALL_INTERRUPT_PRIRITY 的优先级，以保证调度器不会对其中断响应时间造成抖动；

- 不需要调用任何 FreeRTOS API 函数的中断，可以自由地使用任意优先级；

**注意：**

> Cortex M3 使用低优先级号数值表示逻辑上的高优先级中断。这显得不是那么直观，所以很容易被忘记。如果你想对某个中断赋予低优先级，则必须使用一个高优先级号数值。千万不要给它指定优先级号 0(或是其它低优先级号数值)，因为这将会使得这个 中 断 在 系 统 中 拥 有 最 高 优 先 级 — — 如 果 这 个 优 先 级 高 于configMAX_SYSCALL_INTERRUPT_PRIRITY，将很可能导致系统崩溃。Cortex M3 内核的最低优先级为 255，但是不同的 Cortex M3 处理器厂商实现的优先级位数不尽相同，而各自的配套库函数也使用了不同的方式来支持中断优先级。比如STM32， ST 的驱动库中将最低优先级指定为 15，而最高优先级指定为 0。

### 四、资源管理

#### 非原子操作：

> 这是一个”非原子”操作，因为完成整个操作需要不止一条指令，所以操作过程可能被中断。

#### 多任务系统中的风险：

- 访问外设；

- 读-改-写操作；

- 变量的非原子访问（更新16位机上的32位变量）；

- 函数重入（如果一个函数可以安全地被多个任务调用，或是在任务与中断中均可调用，则这个函数是可重入的 。）
每个任务都单独维护自己的栈空间及其自身在的内存寄存器组中的值。 如果一个函数除了访问自己栈空间上分配的数据或是内核寄存器中的数据外，不会访问其它任何数据，则这个函数就是可重入的。

```c
//可重入函数示例
long lAddOneHundered( long lVar1 )
{
    long lVar2;
    lVar2 = lVar1 + 100;
    return lVar2;
}

//不可重入函数示例
long lVar1;
long lNonsenseFunction( void )
{
    static long lState = 0;
    long lReturn;
    switch( lState )
    {
        case 0 : lReturn = lVar1 + 10;
        	lState = 1;
        	break;
        case 1 : lReturn = lVar1 + 20;
        	lState = 0;
        	break;
    }
}

/* 为了保证对PORTA寄存器的访问不被中断，将访问操作放入临界区。进入临界区 */
taskENTER_CRITICAL();
/* 在taskENTER_CRITICAL() 与 taskEXIT_CRITICAL()之间不会切换到其它任务。 中断可以执行，也允许嵌套，但只是针对优先级高于configMAX_SYSCALL_INTERRUPT_PRIORITY的中断 – 而且这些中断不允许访问FreeRTOS API 函数. */
PORTA |= 0x01;
/* 我们已经完成了对PORTA的访问，因此可以安全地离开临界区了。 */
taskEXIT_CRITICAL();

void vPrintString( const portCHAR *pcString )
{
    /* 往stdout中写字符串，使用临界区这种原始的方法实现互斥。 */
    taskENTER_CRITICAL();
    {
        printf( "%s", pcString );
        fflush( stdout );
    }
    taskEXIT_CRITICAL();
    /* 允许按任意键停止应用程序运行。实际的应用程序如果有使用到键值，还需要对键盘输入进行保护。 */
    if( kbhit() )
    {
        vTaskEndScheduler();
    }
}

portBASE_TYPE xTaskResumeAll( void );

portBASE_TYPE xTaskResumeAll( void );

void vPrintString( const portCHAR *pcString )
{
    /* Write the string to stdout, suspending the scheduler as a method
    of mutual exclusion. */
    vTaskSuspendScheduler();
    {
        printf( "%s", pcString );
        fflush( stdout );
    }
    xTaskResumeScheduler();
    /* Allow any key to stop the application running. A real application that
    actually used the key value should protect access to the keyboard input too. */
    if( kbhit() )
    {
        vTaskEndScheduler();
    }
}

xSemaphoreHandle xSemaphoreCreateMutex( void );

/*本例创建了一个新版本的 vPrintString()，称为 prvNewPrintString()，然后在多任务
中调用这个新版函数。 prvNewPrintString()具有与 vPrintString()完全相同的功能，只是
在实现上使用互斥量代替基本临界区来实现对标准输出的控制。*/
static void prvNewPrintString( const portCHAR *pcString )
{
    /* 互斥量在调度器启动之前就已创建，所以在此任务运行时信号量就已经存在了。
    试图获得互斥量。如果互斥量无效，则将阻塞，进入无超时等待。 xSemaphoreTake()只可能在成功获得互
    斥量后返回，所以无需检测返回值。如果指定了等待超时时间，则代码必须检测到xSemaphoreTake()返回
    pdTRUE后，才能访问共享资源(此处是指标准输出)。 */
    xSemaphoreTake( xMutex, portMAX_DELAY );
    {
        /* 程序执行到这里表示已经成功持有互斥量。现在可以自由访问标准输出，因为任意时刻只会有一个任
        务能持有互斥量。 */
        printf( "%s", pcString );
        fflush( stdout );
        /* 互斥量必须归还! */
    }
    xSemaphoreGive( xMutex );
    /* Allow any key to stop the application running. A real application that
    actually used the key value should protect access to the keyboard too. A
    real application is very unlikely to have more than one task processing
    key presses though! */
    if( kbhit() )
    {
		vTaskEndScheduler();
    }
}

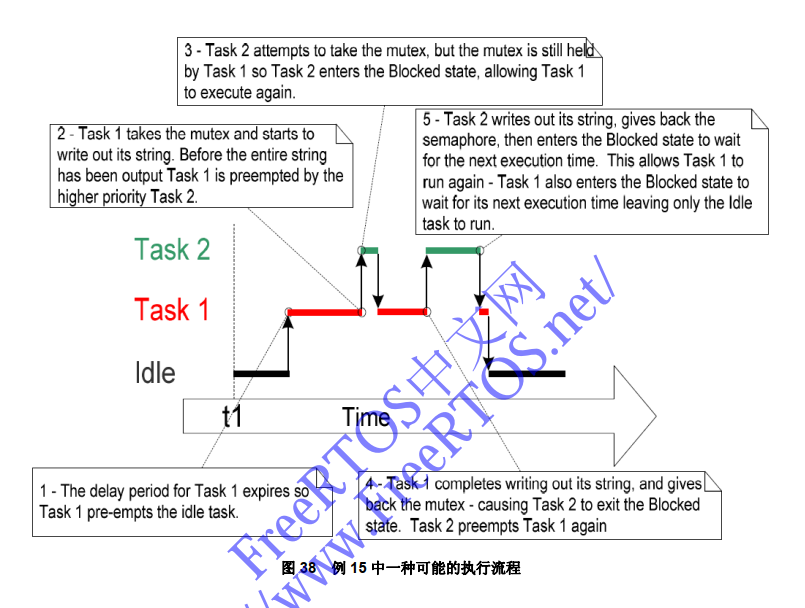

/*prvNewPrintString()被一个任务的两个实例重复调用。在每次调用之间采用了一个
随机延迟时间。任务的入口参数用于向任务的每个实例传递各自的输出字符串。*/
int main( void )
{
    /* 信号量使用前必须先创建。本例创建了一个互斥量类型的信号量。 */
    xMutex = xSemaphoreCreateMutex();
    /* 本例中的任务会使用一个随机延迟时间，这里给随机数发生器生成种子。 */
    srand( 567 );
    /* Check the semaphore was created successfully before creating the tasks. */
    if( xMutex != NULL )
    {
        /* Create two instances of the tasks that write to stdout. The string
        they write is passed in as the task parameter. The tasks are created
        at different priorities so some pre-emption will occur. */
        xTaskCreate( prvPrintTask, "Print1", 1000,
        "Task 1 ******************************************\r\n", 1, NULL );
        xTaskCreate( prvPrintTask, "Print2", 1000,
        "Task 2 ------------------------------------------\r\n", 2, NULL );
        /* Start the scheduler so the created tasks start executing. */
        vTaskStartScheduler();
    }
    /* 如果一切正常， main()函数不会执行到这里，因为调度器已经开始运行任务。但如果程序运行到了这里，
    很可能是由于系统内存不足而无法创建空闲任务。第五章会提供更多关于内存管理的信息 */
    for( ;; );
}

static void prvStdioGatekeeperTask( void *pvParameters )
{
    char *pcMessageToPrint;
    /* 这是唯一允许直接访问终端输出的任务。任何其它任务想要输出字符串，都不能直接访问终端，而是将要
    输出的字符串发送到此任务。并且因为只有本任务才可以访问标准输出，所以本任务在实现上不需要考虑互斥
    和串行化等问题。 */
    for( ;; )
    {
        /* 等待信息到达。指定了一个无限长阻塞超时时间，所以不需要检查返回值 – 此函数只会在成功收到
        消息时才会返回。 */
        xQueueReceive( xPrintQueue, &pcMessageToPrint, portMAX_DELAY );
        /* 输出收到的字符串。 */
        printf( "%s", pcMessageToPrint );
        fflush( stdout );
        /* Now simply go back to wait for the next message. */
    }
}

static void prvPrintTask( void *pvParameters )
{
    int iIndexToString;
    /* Two instances of this task are created. The task parameter is used to pass
    an index into an array of strings into the task. Cast this to the required type. */
    iIndexToString = ( int ) pvParameters;
    for( ;; )
    {
        /* 打印输出字符串，不能直接输出，通过队列将字符串指针发送到守护任务。队列在调度器启动之前就
        创建了，所以任务执行时队列就已经存在了。并有指定超时等待时间，因为队列空间总是有效。 */
        xQueueSendToBack( xPrintQueue, &( pcStringsToPrint[ iIndexToString ] ), 0 );
        /* 等待一个伪随机时间。注意函数rand()不要求可重入，因为在本例中rand()的返回值并不重要。但
        在安全性要求更高的应用程序中，需要用一个可重入版本的rand()函数 – 或是在临界区中调用rand()
        函数。 */
        vTaskDelay( ( rand() & 0x1FF ) );
    }
}

void vApplicationTickHook( void )
{
    static int iCount = 0;
    portBASE_TYPE xHigherPriorityTaskWoken = pdFALSE;
    /* Print out a message every 200 ticks. The message is not written out
    directly, but sent to the gatekeeper task. */
    iCount++;
    if( iCount >= 200 )
    {
        /* In this case the last parameter (xHigherPriorityTaskWoken) is not
        actually used but must still be supplied. */
        xQueueSendToFrontFromISR( xPrintQueue,&( pcStringsToPrint[ 2 ] ),&xHigherPriorityTaskWoken );
        /* Reset the count ready to print out the string again in 200 ticks
        time. */
        iCount = 0;
    }
}

/* 定义任务和中断将会通过守护任务输出的字符串。 */
static char *pcStringsToPrint[] =
{
    "Task 1 ****************************************************\r\n",
    "Task 2 ----------------------------------------------------\r\n",
    "Message printed from the tick hook interrupt ##############\r\n"
};
/*-----------------------------------------------------------*/
/* 声明xQueueHandle变量。这个变量将会用于打印任务和中断往守护任务发送消息。 */
xQueueHandle xPrintQueue;
/*-----------------------------------------------------------*/
int main( void )
{
    /* 创建队列，深度为5，数据单元类型为字符指针。 */
    xPrintQueue = xQueueCreate( 5, sizeof( char * ) );
    /* 为伪随机数发生器产生种子。 */
    srand( 567 );
    /* Check the queue was created successfully. */
    if( xPrintQueue != NULL )
    {
        /* 创建任务的两个实例，用于向守护任务发送信息。任务入口参数传入需要输出的字符串索引号。这两
        个任务具有不同的优先级，所以高优先级任务有时会抢占低优先级任务。 */
        xTaskCreate( prvPrintTask, "Print1", 1000, ( void * ) 0, 1, NULL );
        xTaskCreate( prvPrintTask, "Print2", 1000, ( void * ) 1, 2, NULL );
        /* 创建守护任务。这是唯一一个允许直接访问标准输出的任务。 */
        xTaskCreate( prvStdioGatekeeperTask, "Gatekeeper", 1000, NULL, 0, NULL );
        /* Start the scheduler so the created tasks start executing. */
        vTaskStartScheduler();
    }
    /* 如果一切正常， main()函数不会执行到这里，因为调度器已经开始运行任务。但如果程序运行到了这里，
    很可能是由于系统内存不足而无法创建空闲任务。第五章会提供更多关于内存管理的信息 */
    for( ;; );
}

unsigned portBASE_TYPE uxTaskGetStackHighWaterMark( xTaskHandle xTask );

void vApplicationStackOverflowHook( xTaskHandle *pxTask, signed portCHAR *pcTaskName );
